概述：

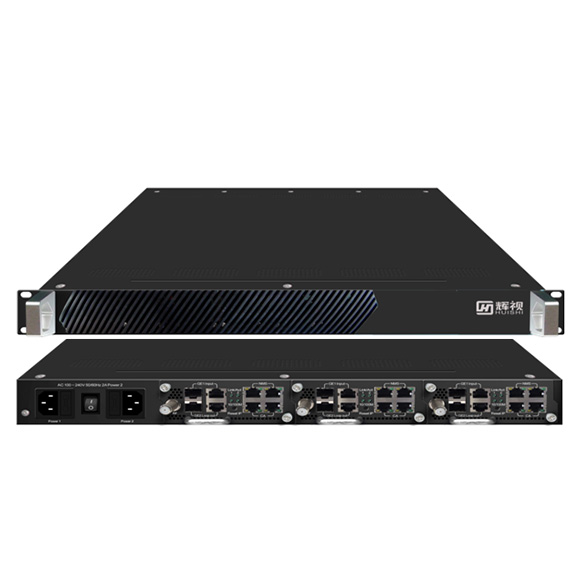

HS-6032-IQ 32合1 IP復用加擾QAM調制模組是自主研發的一款集復用加擾和調制功能于一體的設備。該產品采用模塊化設計，1U機箱可支持3個模塊 。每個子模塊獨立工作，且集成了32路復用，32路加擾和32路QAM(DVB-C)調制；可通過2個GE口輸入（每個GE口支持256個不同的IP地址和端口號輸入)；也可通過1個RF接口(RF接口輸出32個載波)輸出32個QAM載波可為非臨頻，總帶寬為768MHz，輸出頻率范圍為36~960MHz。該產品的高度集成化、強大的功能和低運營成本，非常適合新一代有線電視播出系統 。

主要特性：

雙電源供電(可選)

2GE輸入，RJ45 接口或SFP，每個GE口支持256個IP輸入，SPTS(單節目流)或MPTS(多節目流)

支持單播或組播，支持IGMP v2\v3 協議

每個GE口傳輸碼率高達840Mbps

支持MPEG-2/MPEG-4再?gòu)?fù)用，SPTS(單節目流)或MPTS(多節目流)

支持PID透?jìng)鳌⒅赜成洌總€(gè)復用通道可重映射256個PID

支持DVB通用加擾系統(ETR289)，同密標準為ETSI 101 197 and ETSI 103 197

支持IP輸出復用或加擾的TS流，支持IP輸出空包過濾功能

輸出32個QAM載波，總帶寬為768MHz，每個載波頻率任意可調，符合DVB-C(EN300 429)和ITU-T J.83A

符號率范圍：1.0~7.0Msps, 1Ksps步進

支持的星座：16QAM/32QAM/64QAM/128QAM/256QAM

RF輸出頻率范圍：36~960MHz, 1kHz步進

RF輸出電平：-16~+6dbm, 0.5dbm步進

優異的RF性能，MER≥40db

模塊化設計，1U機箱支持3個模塊

支持網絡管理(WEB)

技術指標：
